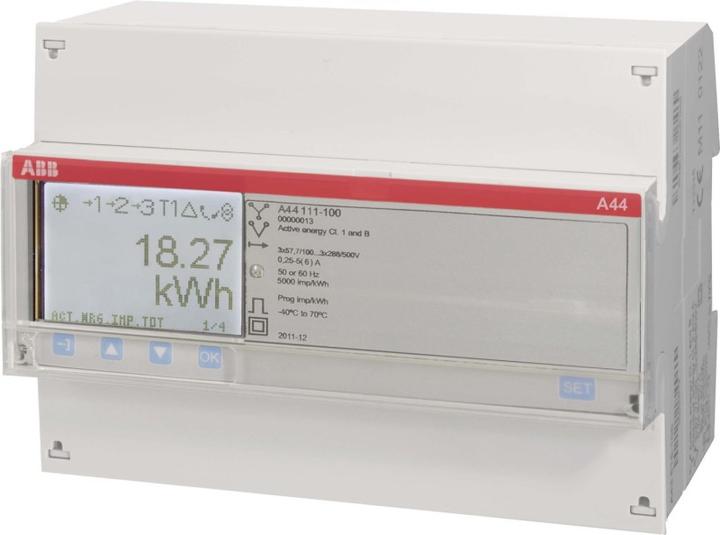

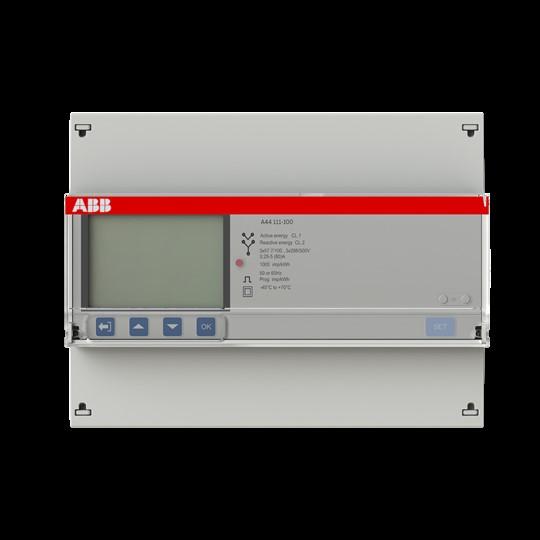

ABB Stotz S&J Messwandlerzähler A44 111-100

Hersteller: ABB Stotz S&J
Bezeichnung: Messwandlerzähler
Typ: A44 111-100
Zählertyp: elektronisch
Nennstrom (In): 1 A
Maximalstrom (Imax): 6 A
Nennspannung (Un) N-L: 57,7..288 V
Nennspannung (Un) L-L: 100..500 V
Frequenz: 50..60 Hz
Genauigkeitsklasse: B
Polart: Vierleiter
Ausführung: Messwandler
Energieart: Wirkleistung
Geeignet für: Bezug
Tarifausführung: Eintarif
Messungsart Lastgang: nein
Rücklaufsperre: ja
Geeicht: ja
Zulassung: Measuring Instruments Directive
Impulsausgang: elektrisch
Impulsart: S0
Impulsrate: 1..999999 Imp/kWh (kvarh)
Anzeigeart: digital
Montageart: REG
Breite in Teilungseinheiten: 7
Breite: 123 mm
Tiefe: 65 mm
Höhe: 97 mm
Ausführung der Schnittstelle: sonstige
EDL40-Signatur: nein
Mit Sperrcode: nein
Anzahl der Stellen: 7
Schutzart (IP): IP20
Schutzart (NEMA): sonstige

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein weiss hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz und Power Faktor, sowohl je Phase als auch gesamt. Die Kommunikation kann über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang, der wahlweise als Impulsausgang zur Ausgabe der Wirkenergie oder als Alarmausgang verwendet werden kann. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Zähler ist geeicht nach MID und zugelassen gemäss IEC. Die Einbaubreite beträgt 7 DIN-Module.
