RGB-Laser-Beamer: Ich habe gefragt, ein Leser hat geantwortet

Die Situation: Die RGB-Laser-Technologie ist insofern neu, als nicht wie bei Laser-Beamern üblich nur ein Lasermodul mit bläulichem Licht als Lichtquelle verwendet wird, sondern drei Module – zwei blaue und ein rotes. Eine «G-Refiner»-Linse vor einem der beiden blauen Lasermodule wandelt blaues Licht in grünes um. So kommen die drei Grundfarben zustande: Rot, Grün und Blau.

Du musst wissen: Vor etwa einer Woche habe ich LGs ersten Ultra-Short-Throw-Beamer mit RGB-Laser-Technologie auseinander genommen: den HU85LS. Ziel war es, dir die Technologie des RGB-Laser-Beamers zu erklären.

Das Problem: Für brauchbare Fotos mussten wir dem HU85LS ganz schön zu Leibe rücken. Bis zu dem Punkt, an dem er sich nicht mehr mit Strom versorgen und einschalten liess. Ich konnte also sehen, wo die Lasermodule sitzen – allerdings nicht, welche der Module die zwei blauen sind und welches das rote Modul ist.

Auftritt Leser MHenkel:

@Luca: kannst du nicht einfach mal mit einer fokussierten (RGB-)Taschenlampe reinleuchten zum testen?

Das ist… so naheliegend, dass es mich nervt, dass ich nicht selber darauf gekommen bin. Herzlichen Dank für deinen Kommentar, MHenkel.

Beamer schrotten, die Zweite

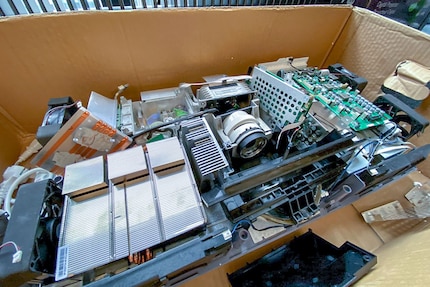

Ach ja: Bei «meinem» HU85LS handelt es sich um ein Presale-Modell – ein Vorverkaufsmodell. Das heisst, dass es reif genug ist, um zu Demozwecken oder Reviews vor dem eigentlichen Verkaufsstart herzuhalten. Allerdings nicht, um anschliessend verkauft zu werden. Der HU85LS wäre also irgendwo verstaubt, wenn ich ihn nicht von LG zur Verfügung gestellt bekommen hätte, um euch die Technologie zu erklären und Fotos vom Innenleben zu machen.

Zurück zum Teardown. Zuerst muss noch ein gerillter Alu-Kühlkörper entfernt werden. Der versperrt die Sicht auf eine der drei Linsen. Aber die winzigen Schrauben, welche die Kühlkörper und Beamer zusammenhalten, sind hartnäckig – ich komme mit dem Schraubenzieher nicht richtig ran.

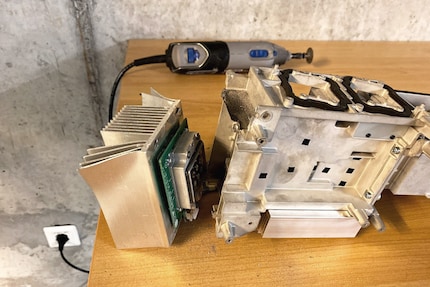

Zeit, Gewalt anzuwenden. Rillen werden auseinandergerissen. Ich brauche mehr Platz für den Schraubenzieher. Mit etwas Fantasie erinnert mich der Kühlkörper jetzt an Kylo Rens Kommandoshuttle. Lösen sich die Schrauben jetzt? Nö. Keine Chance. Die Schraubenköpfe sind mittlerweile ein Brei. Dann hilft mir Kollege Kevin. Mit seinem Mini-Fräser schneidet er die Verbindung zwischen Beamer und Kühlkörper durch. Dankeschön, Kevin.

Jetzt kann ich mit dieser RGB-Taschenlampe ein funktionierendes Lasermodul simulieren. Mit einer Drehung am Taschenlampen-Kopf bestimme ich, ob das LED-Licht rot, grün oder blau strahlen soll. Der Lichtkegel ist zwar nicht so fokussiert wie bei einem Laser, aber um rauszufinden, wo welche Farbe generiert wird, sollte es ausreichen. Hoffe ich zumindest.

Dann der Test.

Meine Theorie war für’n Arsch

Mir wird klar: Mit meiner Vermutung, die ich im Teardown-Artikel aufgestellt hatte, lag ich falsch. Das blaue Lasermodul ist nämlich da, wo ich das rote Lasermodul vermutete. Das rote Modul sitzt dafür dort, wo meiner Meinung nach das blaue Laser hätte sein müssen, aus dem später via G-Refiner-Linse Grün wird. Vertauschte Plätze, sozusagen.

Folgender «Lichtweg»: Die Linse direkt vor der Lampe bündelt das Licht, damit’s weniger Streuverlust gibt. Dann kommt der schräg anliegende dichroitische Spiegel, der ausschliesslich blaue Spektralanteile des Lichts durchlässt. Zur Erklärung: Dichroitische Spiegel können bestimmte Spektralanteile, etwa nur Blau oder nur Grün, spiegeln oder durchlassen. Je nachdem, was gebraucht wird. Apropos: Im Beamer sind beide Spiegel dichroitisch. Darum lasse ich die Bezeichnung «dichroitisch» dem Lesefluss zuliebe einfach weg.

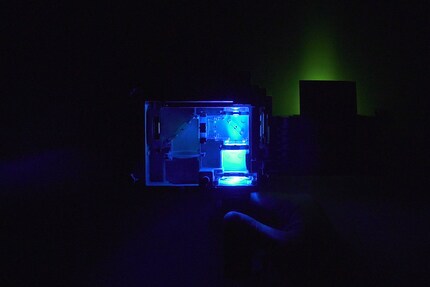

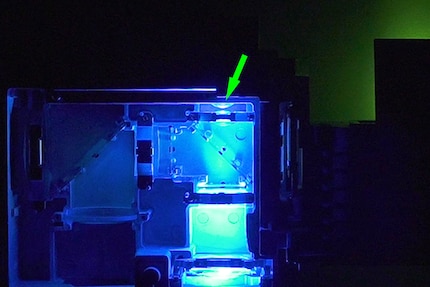

Erst auf der gegenüberliegenden Seite des Gehäuses, hinter dem Spiegel, wird Blau von der G-Refiner-Linse in Grün umgewandelt und wieder zurück zum Spiegel reflektiert. Von dort aus geht Grün nach Rechts in Richtung Linse.

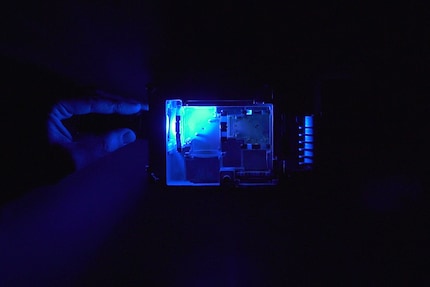

Klar ist jetzt auch, wo der Platz des roten Lasermoduls sein muss. Denn: Strahle ich von oben links mit einem blauen LED-Licht durch, verhindert der zweite Spiegel im Beamer, dass Blau zur Linse durchgelassen wird. Stattdessen wird es zurück zur Taschenlampe gespiegelt.

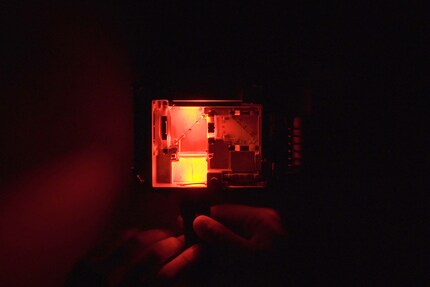

Verwende ich hingegen an derselben Position Rot, werden die roten Spektralanteile durch den Spiegel hindurch direkt zur Linse gelassen.

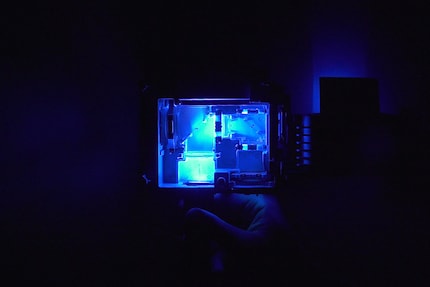

Zur Sicherheit mache ich die Gegenprobe: Strahle ich mit dem blauen Licht unten links rein, spiegelt derselbe Spiegel von vorhin Blau von sich weg – nur dieses Mal nach rechts zur Linse, weil das Licht jetzt von der anderen Seite her auf den Spiegel prallt.

Würde ich statt mit Blau mit Rot von unten links reinstrahlen – du kannst es dir vermutlich denken –, strahlt das Licht direkt durch den Spiegel durch, weil er nur Blau spiegeln würde. So käme also kein Rot zur Linse. Darum kann unten links nicht die Position des roten Laser-Moduls sein.

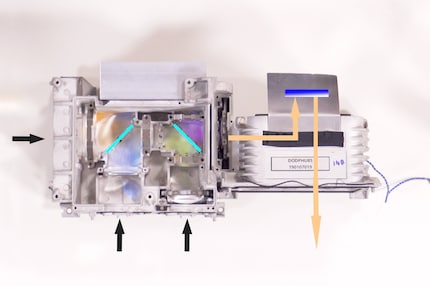

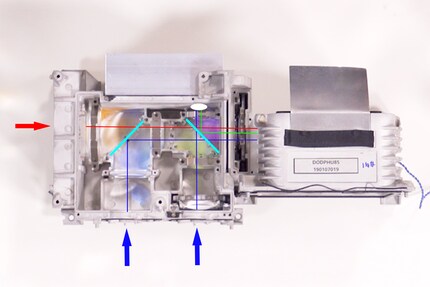

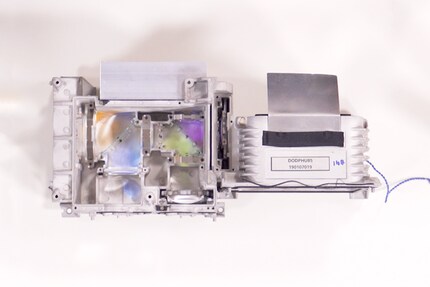

Es ergibt sich also folgendes Schema:

Damit wäre die Position der RGB-Lasermodule geklärt.

Nochmals, lieber MHenkel: Danke und well done.

---
