Bereich: DILM
Serie: DILM
Anzahl der Pole: 3
Spulenspannung: 230 V AC @ 50 Hz, 240 V AC @ 60 Hz
Kontaktnennstrom: 17 A
Kontaktnennspannung: 400 V AC
Kontakt-Konfiguration: 3 Schliesser, 1 Öffner
Anzahl der Hilfskontakte: 1
Leistung: 7,5 kW (AC3 380–440 V)
Anschlusstyp: Schraubbefestigung
Länge: 85 mm
Tiefe: 138 mm

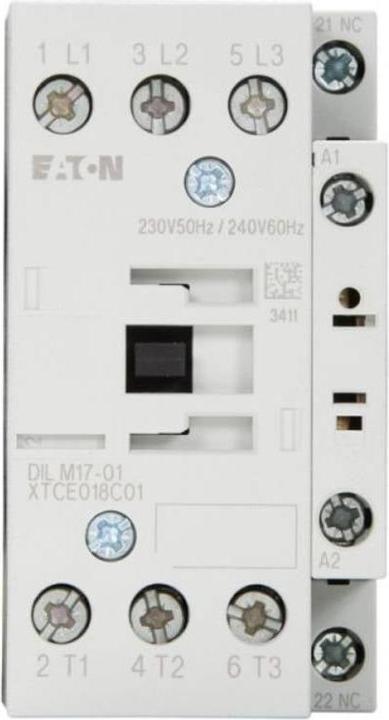

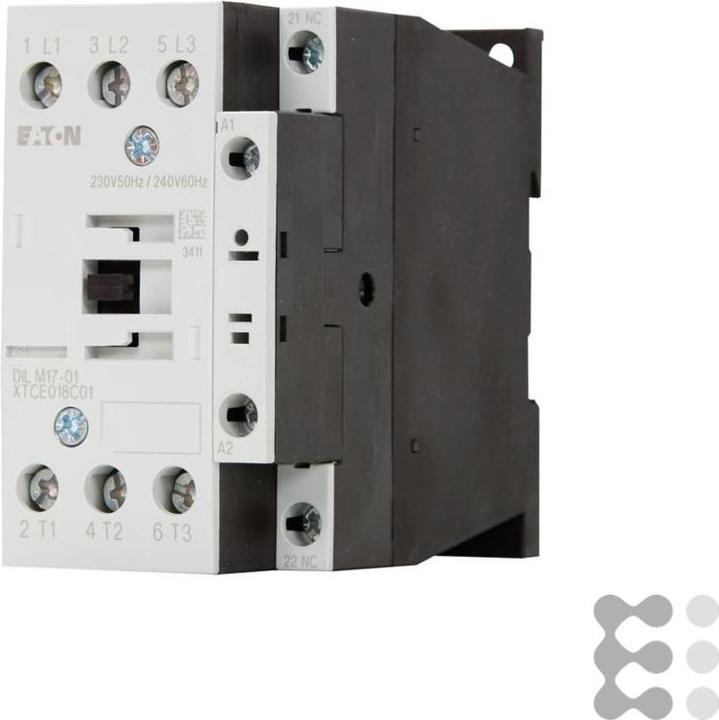

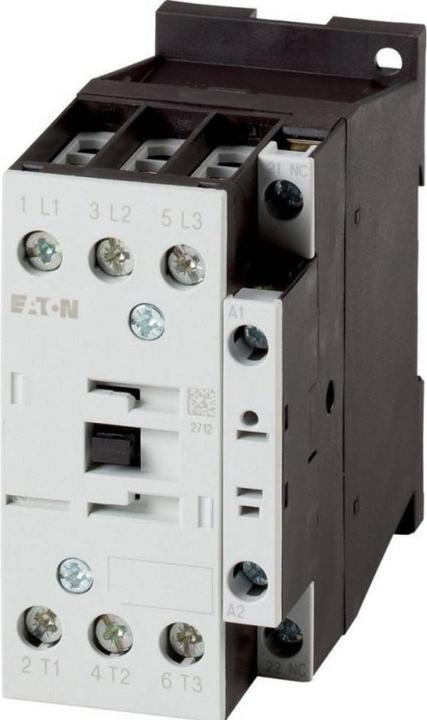

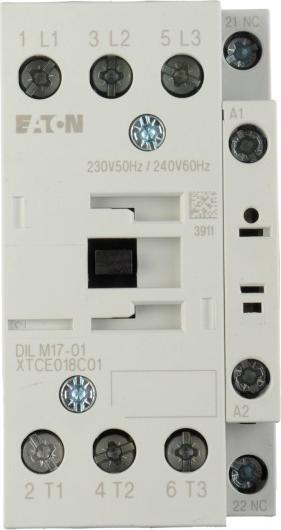

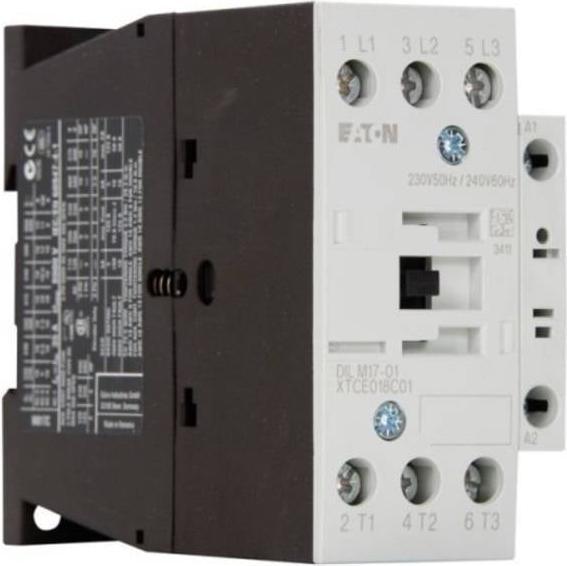

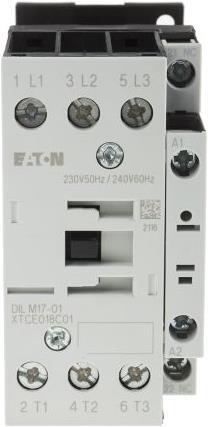

DILM-Schütze, 3-phasig. X Start ist die neueste Generation im Bereich Schütze, Überlastschutz und Relais von Moeller auf Grundlage der bewährten und geprüften DIL-Serie. Diese Generation von modularen Komponenten profitiert von den technischen Fortschritten auf dem Gebiet der Motorschaltung und -steuerung, was dem Anwender eine Reihe von zusätzlichen Vorteilen bietet.

Eigenschaften und Vorteile: Alle Schütze sind modular und identisch aufgebaut. Die Serie ist extrem robust, für alle Anforderungen geeignet, störfest und bietet eine hohe Zuverlässigkeit der Steuerschaltung, auch in Kombination mit einer SPS. Die elektronische Leistungsjustierung des Magnetsystems bei DC-Schützen ermöglicht sehr kleine Rahmengrössen, sodass AC- und DC-Einheiten identische Abmessungen aufweisen. Dies ermöglicht jetzt die direkte Anordnung von AC- und DC-Schützen nebeneinander. Drei Haupt-Schliesserkontakte DC-Schütze ab 12 A weisen einen elektronischen Antrieb auf, der Koppelrelais unnötig macht. Alle DC-Schütze bis 150 A weisen einen integrierten Entstörkreis auf. Anschlusskästen mit doppelter Koppelfläche gewährleisten beim Verkabeln unterschiedlicher Querschnitte sicheren Anschluss und reduzieren Fehler bei der Verkabelung.
