Serie = EASY
Versorgungsspannung = 100 → 240 V ac
Ausgangstyp = Relais
Anzahl der Ausgänge = 6
Eingangstyp = Digital
Anzahl der Eingänge = 12
Montagetyp = DIN-Hutschiene
Breite = 107.5mm
Länge = 110mm
Abmessungen = 110 x 107,5 x 72 mm
Netzwerk-Typ = EasyNet
Ausgangsstrom = 8 A

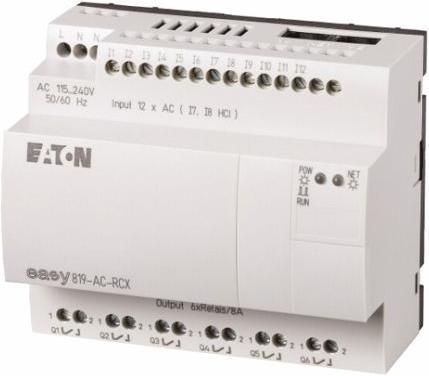

Easy 800. Das intelligente Relais Easy 800 bietet eine Vielzahl von Funktionen und deutlich mehr Funktionalität als das standardmäßige intelligente Relais. Netzwerkfähigkeiten ermöglichen die Steuerung von Systemen mit bis zu 300 E/A unter Verwendung verteilter intelligenter Architektur. Bei kurzen Leitungsstrecken kann dies einfach mittels RJ45 Patchkabeln (z. B. Bestell-Nr. 504-3232 usw.) und den Leitungsabschlusssteckern Bestell-Nr. 479-6418 erreicht werden. Zur Erzielung der maximalen Netzwerklänge von 1 km ist eine ausreichende Verkabelung vor Ort erforderlich. Das Netzwerk kann mit einem Programm auf einem Controller konfiguriert werden, wobei alle anderen Controller als Slaves fungieren. Die Einrichtung ist auch mit individuellen Programmen auf jedem Controller unter Verwendung von Ergebnissen der Aktionen von anderen Controllern möglich (der E/A-Status von allen Controllern ist für alle anderen Controller im Netzwerk sichtbar). Vier Typen haben einen separaten analogen Ausgang mit 10 Bit und 0-10 V. Über die direkte Schnittstelle zum MFD-Display oder X-System Touchscreen-HMI-System werden Bediener fortlaufend informiert. Zu den internen Merkmalen gehören: Steuerschaltkreis mit 256 Zeilen, PID-Funktion, Schrittmotorsteuerung, arithmetische Funktion, Encoder-Eingang, PWM-Ausgang und serieller Ausgang sowie viele andere fortschrittliche Funktionen. Örtliche Erweiterung über die Easy E/A-Erweiterungseinheiten Vernetzung von bis zu 8 Einheiten über 1000 m High-Level-Netzwerkschnittstellen für: Profibus, CanOpen, DeviceNet, Ethernet Programmierbar mit "Drag-and-Drop"-PC-Software PID für Temperatur- oder Prozesssteuerung Schrittmotorfunktion für Positionierungsanwendungen PWM-Ausgang für Heizungsanwendungen Serieller Ausgang für Modem- und TXT-Anwendungen Echtzeituhr Betriebstemperaturbereich: -25 °C bis +55 °C.
