Anzahl der Kontakte = 4
Raster = 5mm
Anzahl der Reihen = 1
Montagetyp = SKEDD
Gender = Female
Anschlussart = Stecken
Typ = Leiterplatten-Anschlussklemmenblock
Nennstrom = 12A
Gehäuseausrichtung = Gerade
Farbe = Grün
Betriebsspannung = 320 V
Serie = SDC
Tiefe = 21.2mm

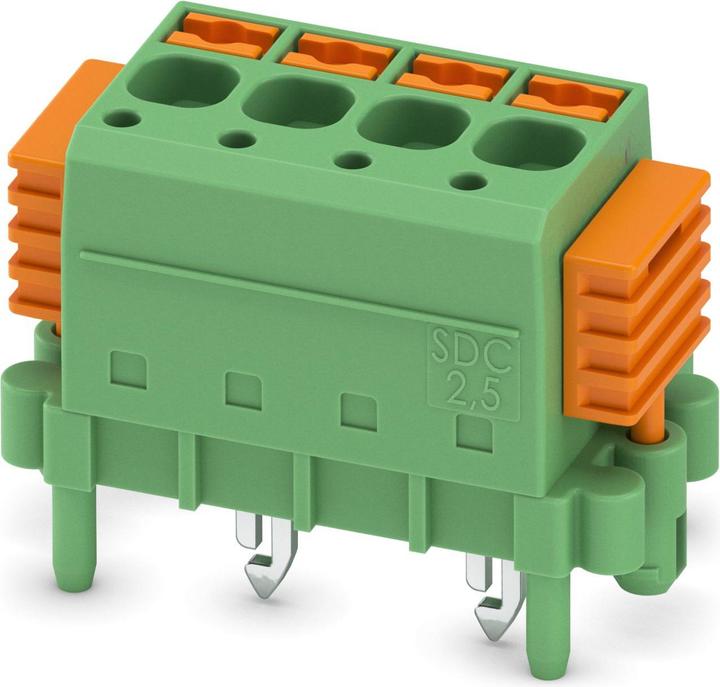

Leiterplatten-Anschlussklemmenblöcke SKEDD; 5,0 mm Rastermaß, Phoenix Contact. Eine Serie von einteiligen Steckverbindern für Leiterplattenmontage von Phoenix Contact. Diese Leiterplatten-Anschlussklemmenblöcke mit 5,0 mm Rastermaß verfügen über SKEDD-Technologie, die Steck-Federkontakte verwendet, die dazu entwickelt wurden, perfekt in Leiterplattenbohrungen zu passen. Kein Löten oder Presspassung erforderlich, wodurch wertvolle Zeit eingespart und Spezialwerkzeuge und -maschinen bei der Befestigung überflüssig gemacht werden. Kabel und Drähte können über den Anschlussklemmenblock direkt in die Platine gesteckt werden, wodurch der Bedarf an einem Stiftsockel entfällt. Dadurch sind diese Leiterplatten-Anschlussklemmenblöcke hervorragend für Anwendungen, bei denen der Platz begrenzt ist. Die Steckverbinder verfügen außerdem über einen Verriegelungsmechanismus zwischen dem Gehäuse und der Leiterplatte, der eine sichere vibrationsfeste Verbindung in den rauesten Arbeitsumgebungen garantiert. Die Anschlussklemmenblöcke in dieser SDC 2.5-Serie haben eine 2,5-mm2-Nenndrahtgröße und eine Nennstromkapazität von 12 A.. Eigenschaften und Vorteile. Spart Geld – Steckverbinder aus einem Teil, kein Bedarf an Buchsensockeln oder Kontaktteilen Vorgang – ohne Löten oder Presspassung sind Spezialwerkzeuge oder -maschinen überflüssig Platzsparend – weniger Komponenten auf Leiterplatten Lebenserwartung – längere Lebensdauer der Leiterplatte, da thermische Bearbeitung ausgelassen wird, da keine Lötung erforderlich „Grüne"– Technologie – SKEDD-Komponenten können einfach von Leiterplatte entfernt werden, wodurch sie leichter zu recyceln sind. Anwendungsbereich. Diese Steckverbinder können in einer Vielzahl von Anwendungen verwendet werden, darunter verschiedene Branchen wie z. B. Kfz Industrielle Elektronik Unterhaltungselektronik Maschinenbau Schaltschränke Akkuwerkzeug Haushaltsgeräte Solarenergiebranche Medizinische Systeme.
